Vejledning i montering af patch kabel
|
|

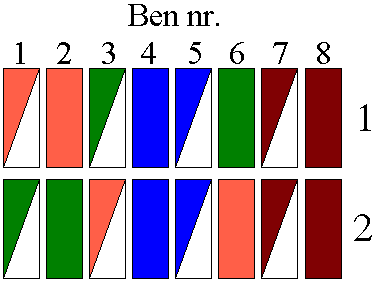

| Fig. 1 (farvekode) | Fig. 2 (benforbindelse) |

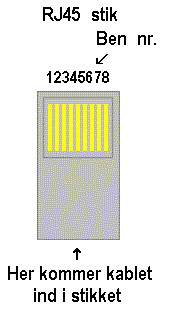

På fig.2 er RJ45 stikket set oppefra, dvs. at låsen vender nedad.
Lige igennem kabel (fra PC til HUB):
I stik nr. 1 monteres kablet efter række 1 i fig. 1.
I stik nr. 2 monteres kablet efter række 1 i fig. 1.
Krydset kabel (direkte fra PC til PC):
I stik nr. 1 monteres kablet efter række 1 i fig. 1.
I stik nr. 2 monteres kablet efter række 2 i fig. 1.
Standard forbindelser i RJ45 stik:
|
Ben nr.: |
Funktion: |
par nr. |
Ledningsfarve: |
| 1 | Transmit Data + | par 2 | Hvid/orange |
| 2 | Transmit Data - | par 2 | Orange |
| 3 | Read Data + | par 3 | Hvid/grøn |
| 4 | NC (ikke tilsluttet) | par 1 | Blå |
| 5 | NC (ikke tilsluttet) | par 1 | Hvid/blå |
| 6 | Read Data - | par 3 | Grøn |
| 7 | NC (ikke tilsluttet) | par 4 | Hvid/brun |
| 8 | NC (ikke tilsluttet) | par 4 | Brun |
| OBS.: | For at samle stikket, skal der bruges en special-tang. Tangen presser benene ned mod ledningerne så benene skærer sig fast i ledningerne, imens låser den også selve kablet, så det er aflastet. |
